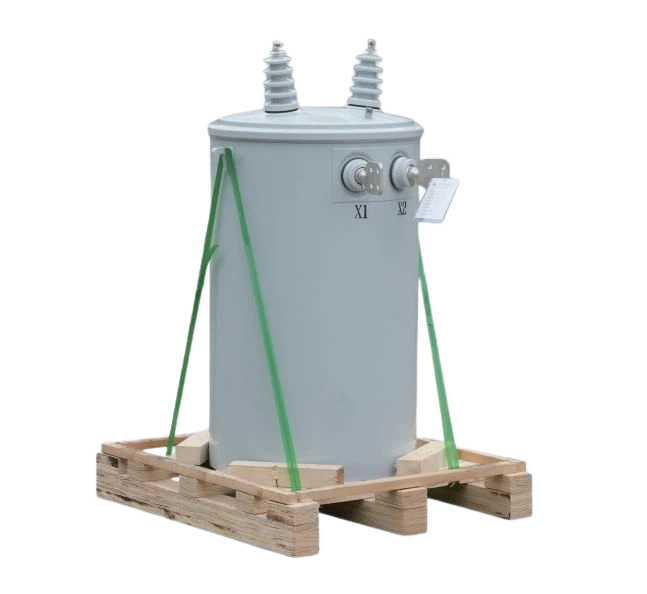

Однофазные трансформаторы на опоре мощностью 50 кВА
Однофазные трансформаторы YAWEI, монтируемые на столб, могут соответствовать различным международным стандартам, таким как ANSI, IEEE, CSA, IEC и DOE. От проектных решений до поставки оборудования YAWEI уже много лет имеет опыт экспорта по всему миру.
Отправить запрос
Описание
Технические параметры
Цзянсу Явэй Трансформатор Ко., Лтд. является одним из ведущих производителей и поставщиков однофазных трансформаторов мощностью 50 кВА в Китае. Пожалуйста, не стесняйтесь покупать высококачественные однофазные трансформаторы на опоре мощностью 50 кВА на нашем заводе. Индивидуальные заказы приветствуются.
Описание продукции
Однофазный трансформатор YAWEI Transformer мощностью 50 кВА, монтируемый на столбе, сертифицирован в соответствии с требованиями UL и подтвержден отчетом инспекции CESI. Благодаря широкому диапазону напряжений 2,4–34,5 кВ трансформатор соответствует различным международным стандартам, таким как ANSI, IEEE, CSA, IEC и DOE, обеспечивая глобальную совместимость и производительность. Опираясь на 30-летний опыт проектирования и экспорта, команда YAWEI Transformer готова удовлетворить разнообразные требования, предлагая индивидуальные решения для специальных трансформаторов. Имея твердую приверженность удовлетворению потребностей клиентов и качеству, YAWEI Transformer поставляет надежную, эффективную и безопасную продукцию для удовлетворения уникальных потребностей клиентов по всему миру.
Номинальные значения первичного напряжения: 13,8 кВ/12,47 кВ/2,4/7,2 кВ/14,4 кВ/24,94 кВ/34,5 кВ/27,6 кВ и т. д.
Номинальные значения вторичного напряжения: 120/240V; 240/480V;347/600Y;277V;347V
ДИАПАЗОН ВН.: 2280-36225V
ТИП СОЕДИНЕНИЯ: Ии0/Ии6
ТИП: Обычный/CSP
БИЛ: 30-150кВ
Стандарты: IEEE/ANSI/CSA/IEC/DOE
Приложение: Распределение,Утилиты
Технические характеристики однофазного трансформатора, монтируемого на столбе
1.Система управления качеством GB/T 19001-2016 ISO 9001: 2015.
Работа всей системы YAWEI строго контролируется и управляется. Это обеспечивает качество продукции и материалов на всех этапах: от получения запросов клиентов до проектирования, материалов, производства, монтажа, испытаний, упаковки, доставки, после-продажи, и все это осуществляется в рамках строгих и логически связанных процессов.
2. СЕРТИФИКАТ СООТВЕТСТВИЯ UL и CUL.
Трансформатор YaWei, монтируемый на панели, прошел оценку UL на соответствие стандартам США и Канады. Наш трансформатор сертифицирован UL на основе канадских стандартов (стандарты CSA).
3. Сертификат аккредитации CE.
Стандарт: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 подтверждает, что техническое качество YAWEI соответствует требованиям всех конкретных международных стандартов для испытательных и калибровочных лабораторий. Вся продукция YAWEI полностью тестируется в квалифицированной испытательной лаборатории перед отправкой с завода, что обеспечивает стабильное качество и абсолютное спокойствие для клиентов.
Фотографии производственной площадки
Процесс изготовления электромагнитной проволоки
Процесс изготовления маслобака
Процесс изготовления ребер конфигурации/радиатора
Процесс намотки
Установка активной части
Упаковка однофазного трансформатора на столбе (по индивидуальному заказу)
Часто задаваемые вопросы
Вопрос: 1.Какие 3 типа трансформаторов?
Ответ: Трансформаторы, являющиеся важнейшими компонентами электроэнергетических систем, бывают различных типов в зависимости от их конструкции, функций и применения. Силовые трансформаторы: Функция: используются в основном в сетях передачи электроэнергии для повышения-повышения (увеличения) или понижения-понижения (понижения) уровней напряжения. Характеристики: Они, как правило, большие, имеют высокую номинальную мощность и предназначены для непрерывной работы с высоким КПД. Местоположение: Обычно встречается на электростанциях и в ключевых точках сетей электропередачи. Распределительные трансформаторы: Функция: используются для понижения напряжения при распределении электроэнергии среди домов, предприятий и других конечных пользователей. Характеристики: Они меньше силовых трансформаторов и предназначены для обеспечения окончательного преобразования напряжения в системе распределения электроэнергии. Местоположение: обычно встречается на опорах электропередач, в подземных хранилищах или на небольших подстанциях в жилых или коммерческих районах. Измерительные трансформаторы: Подтипы: включают трансформаторы тока (ТТ) и трансформаторы напряжения (ПТ) или трансформаторы напряжения (ТН). Функция: Используется для функций измерения и защитного реле в электрических сетях. Трансформаторы тока (ТТ): предназначены для обеспечения тока во вторичной обмотке, пропорционального току, протекающему в первичной обмотке. Они используются для измерения больших токов и для релейной защиты в цепях высокого напряжения. Трансформаторы напряжения (ПТ) или трансформаторы напряжения (ТН): обеспечивают масштабируемое-понижающее напряжение, пропорциональное напряжению в цепи, к которой они подключены, что обеспечивает безопасное измерение и мониторинг. Каждый тип трансформатора выполняет определенную роль в электроэнергетической системе: силовые трансформаторы являются неотъемлемой частью для передачи на большие расстояния, распределительные трансформаторы необходимы для местной подачи электроэнергии, а измерительные трансформаторы имеют решающее значение для точных измерений и защиты системы.
Вопрос: 2. Как работает полюсный трансформатор?
Ответ: Полюсный трансформатор, который обычно можно увидеть на опорах электросетей в жилых и коммерческих районах, представляет собой тип распределительного трансформатора, который понижает высокое напряжение электрической сети до более низкого напряжения, подходящего для использования в домах и на предприятиях. Вход высокого напряжения. Трансформатор получает электричество высокого-напряжения от линий электропередачи. Это напряжение обычно находится в диапазоне тысяч вольт (например, 7200 вольт), что слишком велико для прямого использования в домах или на предприятиях. Понижающий-трансформатор. Полюсный трансформатор по сути представляет собой понижающий-трансформатор. Он имеет два набора катушек или обмоток — первичную и вторичную, намотанных вокруг магнитного сердечника. Первичная обмотка подключается к линии электропередачи высокого-напряжения, а вторичная обмотка подключается к местной распределительной сети. Снижение напряжения: Трансформатор работает по принципу электромагнитной индукции. Высокое напряжение в первичной обмотке создает магнитное поле в сердечнике, которое затем индуцирует более низкое напряжение во вторичной обмотке. Отношение количества витков первичной обмотки к числу витков вторичной определяет величину снижения напряжения. Передача энергии: энергия передается от первичной обмотки к вторичной через магнитное поле без прямого электрического соединения между ними. Это снижает высокое входное напряжение до более низкого выходного напряжения. Выход низкого напряжения: Выходное напряжение снижается до уровня, подходящего для домашнего использования, обычно около 120/240 В в Северной Америке или 230/400 В во многих других странах. Это более низкое напряжение затем распределяется по домам и предприятиям через местную электрическую сеть. Безопасность и изоляция. Трансформатор оснащен функциями безопасности, включая изоляцию и заземление, для защиты от поражения электрическим током. Кроме того, полюсные трансформаторы обычно оснащаются предохранителями или автоматическими выключателями для предотвращения повреждений в случае перегрузок или неисправностей. Полюсные трансформаторы необходимы в распределительной сети, обеспечивая безопасную и эффективную доставку электроэнергии конечным-потребителям. Они спроектированы так, чтобы быть прочными и надежными, часто выдерживают различные условия окружающей среды, обеспечивая при этом непрерывную работу.
Вопрос: 3. Сколько домов может обеспечить питание трансформатора мощностью 50 кВА?
О: Количество домов, которые может снабжать трансформатор мощностью 50 кВА (киловольт-ампер), зависит от нескольких факторов, включая среднее потребление электроэнергии на дом, пиковую нагрузку каждого дома и общий баланс нагрузки. Однако приблизительную оценку можно сделать, исходя из некоторых общих предположений. Среднее потребление электроэнергии домохозяйством: оно сильно зависит от региона, типа жилья и образа жизни. В США, например, среднее потребление домохозяйством составляет около 877 кВтч в месяц, или примерно 1,2 кВт при постоянной нагрузке. Однако это число может быть значительно ниже в других странах или в энергосберегающих-домах. Мощность трансформатора: Трансформатор мощностью 50 кВА может обеспечивать мощность 50 кВт в идеальных условиях (при условии, что коэффициент мощности равен 1, что является упрощением, поскольку фактические коэффициенты мощности могут быть ниже). Пиковая и средняя нагрузка: не все дома одновременно потребляют максимальную нагрузку. Как правило, нагрузки в жилых домах разнообразны, а это означает, что пиковые нагрузки возникают в разное время. Учитывая это, давайте проведем приблизительный расчет, предполагая, что средняя продолжительная нагрузка на одно домохозяйство составляет 1,2 кВт: Общая мощность трансформатора составляет 50 кВА (или примерно 50 кВт для простоты). Разделив эту мощность на среднюю нагрузку на дом, вы получите оценку количества домов, которые он может снабжать: Этот расчет дает базовую оценку, но фактические цифры могут варьироваться. Для более точного планирования следует учитывать такие факторы, как пиковый спрос, местные правила и запасы прочности. Кроме того, на практике коммунальные предприятия склонны планировать более низкую нагрузку на трансформатор, чтобы обеспечить надежность и учесть будущий рост спроса на электроэнергию.
Вопрос: 4. Заправлены ли трансформаторы, установленные на опоре- маслом?
О: Да, многие трансформаторы,-монтируемые на опоре,-маслозаполнены. В этих трансформаторах масло выполняет несколько важных функций: Изоляция: масло обеспечивает электрическую изоляцию. Он окружает внутренние компоненты, такие как обмотки и сердечник, предотвращая электрические разряды и дуги внутри трансформатора. Охлаждение: Масло также действует как охлаждающая жидкость. Он поглощает тепло, выделяемое трансформатором во время работы, и помогает рассеивать это тепло. Это крайне важно для поддержания температуры трансформатора в безопасных рабочих пределах. Защита: Заполняя корпус трансформатора, масло защищает внутренние компоненты от влаги, пыли и других загрязнений, которые могут повлиять на производительность и срок службы трансформатора. Тип масла, используемого в трансформаторах, представляет собой специализированное изоляционное масло, обычно минеральное масло, которое тщательно очищается для сохранения его изолирующих свойств и термической стабильности. В последние годы наблюдается тенденция к использованию биоразлагаемых и менее вредных для окружающей среды масел, особенно в трансформаторах, расположенных в чувствительных зонах. Эти маслонаполненные трансформаторы-сконструированы с уплотнениями и защитными мерами для предотвращения утечек масла, а также подлежат нормативным требованиям и регулярному техническому обслуживанию для обеспечения их безопасной эксплуатации. В случае утечек или других проблем они требуют немедленного внимания, чтобы избежать ущерба окружающей среде и эксплуатационных опасностей.
Вопрос: 5. Какова максимальная мощность трансформатора, установленного на столбе-?
О. Максимальная мощность трансформаторов, устанавливаемых на столбе,-может различаться, но обычно она составляет примерно 500 кВА (киловольт-ампер). Наиболее распространенные мощности для жилых помещений находятся в диапазоне от 25 до 100 кВА. Большие мощности, например от 250 до 500 кВА, могут использоваться в районах с более высокими требованиями к нагрузке, таких как коммерческие зоны или густонаселенные жилые районы. Мощность трансформатора, монтируемого на столбе-, выбирается на основе нескольких факторов: Требуемая электрическая нагрузка: общая электрическая нагрузка на территории, которую он обслуживает, включая жилые дома, коммерческие здания, уличное освещение и т. д. Пиковая нагрузка: максимальная нагрузка, которую можно ожидать в любой момент времени. Для оценки этого коммунальные предприятия часто используют расчеты коэффициента нагрузки и коэффициента разнообразия. Будущий рост: Ожидаемое увеличение спроса из-за развития территории или роста населения. Ограничения по физическому размеру и весу. Трансформаторы, монтируемые на столб-, должны физически поддерживаться опорами электропередач, поэтому существует практическое ограничение на их размер и вес. Безопасность и эффективность. Трансформаторы большей мощности могут быть более эффективными с точки зрения потерь, но их необходимо сопоставлять со стоимостью и практичностью установки и обслуживания. Хотя 500 кВА можно считать приблизительным верхним пределом для трансформаторов, монтируемых на опоре, конкретная максимальная мощность будет зависеть от конструкции производителя, а также требований и стандартов коммунальной компании. Для нагрузок, требующих большего, чем может выдержать один-трансформатор, установленный на одном столбе, можно использовать несколько трансформаторов или перейти к решению, монтируемому на земле-или на подстанции.
