Понимание трансформаторных втулок: что они на самом деле делают
В следующий раз, когда вы пройдете мимо больших серых трансформаторов на опорах в вашем районе, присмотритесь к их верху. Вы увидите эти ребристые конусообразные-штуки, похожие на гигантские фарфоровые шляпы, сложенные сверху. Они могут показаться еще одной странной-деталью, но на самом деле они являются одной из самых важных функций безопасности во всей энергосистеме.
Электричество всегда пытается найти самый быстрый путь к земле, и если провод под напряжением когда-либо коснется металлического корпуса без надлежащей защиты, все очень быстро пойдет не так -, как искры, взрывы, работы. Именно для этого и существуют трансформаторные втулки. Проще говоря, они действуют как хорошо изолированный проход, который позволяет электричеству высокого-безопасного напряжения входить и выходить из бака трансформатора, не превращая всю металлическую коробку в опасность для жизни.
Подумайте об этом так: без втулки протянуть провод под напряжением прямо через отверстие в металлической коробке было бы все равно, что продеть кабель через острый металлический край без какой-либо защиты -, все это становится опасным. Ввод — это, по сути, высокотехнологичный, сверх-изолированный туннель, который удерживает энергию там, где ей место: внутри проводника, не утекая в резервуар или на землю.
Что находится внутри трансформатора? нажмите здесь!
Трюк с «втулкой», который держит электричество под контролем
По своей сути втулка во многом похожа на резиновую втулку, защищающую провода, проходящие через стол или панель. Внутри втулки находится настоящий металлический проводник, по которому течет ток. Его окружает прочный изолирующий корпус -, обычно изготовленный из фарфора или прочных полимерных материалов -, который не дает электричеству отскакивать вбок.
Весь дизайн построен вокруг одной простой, но важной идеи: электричество требует короткого пути, а металлический резервуар — очень заманчивый путь. Задача втулки — полностью заблокировать этот короткий путь и заставить энергию продолжать безопасно течь по линии к вашему дому.
Ведущие бренды трансформаторных втулок в Китае (обзор рынка на 2026 г.)
| Категория | Бренд / Название компании | Ключевые сильные стороны и особенности | Лучшие подходящие приложения | Рыночная позиция и замечания |
|---|---|---|---|---|
| Основная группа / Производители трансформаторов | TBEA (Электрический аппарат Tebian) | Лидерство в производстве вводов постоянного тока для сверхвысокого напряжения, интенсивные исследования и разработки, высокая надежность | Проекты сверхвысокого напряжения, 110 кВ+ | Национальный чемпион, сильные экспортные возможности |
| Основная группа / Производители трансформаторов | XD Group (Сиань XD) | Отлично подходит для втулок переменного тока сверхвысокого напряжения, полная поддержка промышленных цепей. | Проекты ультра/сверхвысокого напряжения переменного и постоянного тока | Ключевой поставщик для State Grid |
| Основная группа / Производители трансформаторов | Баодин Тяньвэй (толстушка) | Превосходные показатели сейсмичности и загрязнения, опыт работы в атомной энергетике | Высоковольтные, атомные и крупные проекты | Сильные технические возможности |
| Профессиональные производители втулок | Нанкин Электрик (NJREC) | Широкий ассортимент продукции, хороший баланс фарфора и композита. | Высокое напряжение, экспортные проекты | Известный-экспортер, высокая стоимость-производительность |
| Профессиональные производители втулок | Далянь Электрический Фарфор | Долгая история, превосходная долговечность фарфоровых втулок. | Фарфоровые втулки среднего и высокого напряжения | Традиционный лидер в производстве фарфоровых втулок |
| Профессиональные производители втулок | SUVELL (Вэньчжоу Шуовэй Электрик) | Специалист по низковольтным и вторичным вводам, передовым технологиям эпоксидной/керамической обработки, быстрой доставке | Распределительные трансформаторы, низковольтные и распределительные устройства | Ведущий бренд в сегменте низкого напряжения |
| Профессиональные производители втулок | Группа Нанси (南瓷电气) | Прочные втулки из композитных стенок, легкие и ударопрочные. | Southern Grid, проекты распределения и модернизации | Популярен на рынке Южного Китая |
| Профессиональные производители втулок | Цзянсу Шуанбао / Янчжоу Шуанбао | Охватывает широкий диапазон напряжения, стабильное качество | Распределение среднего и низкого напряжения | Хорошее соотношение цены и качества, гибкая настройка. |
| Профессиональные производители втулок | ШЕМАР (神马电力) | Лидер в производстве композитных взрывобезопасных-втулок | Высокая надежность и взрывобезопасность-проектов | Специалист по инновационным композитным втулкам |
| Другие известные бренды | Xingxi Power, Сучжоуский электрический фарфор, Pingxiang Nankeng | Конкурентоспособные цены на фарфоровые вводы среднего и низкого напряжения. | Модернизация низкого и среднего напряжения и промышленное распределение | Надежные региональные поставщики |
Нажмите здесь, чтобы связаться с нами и узнать больше о втулке, которую Yawei выбрать!
Почему втулки выглядят как гармошки
Если вы когда-нибудь замечали, эти втулки никогда не бывают гладкими. У них есть странные сложенные друг на друга гребни, называемые «навесами». Для этого есть веская причина. Если бы поверхность была идеально ровной, дождевая вода просто стекала бы одним непрерывным слоем, создавая идеальный путь для электричества, ползущего по внешней стороне и вызывающего проблемы.
Эти навесы,-подобные гармошке, выполняют три важные функции:
Они делают путь намного длиннее, поэтому электричеству труднее перепрыгнуть через него.
Они разбивают поток воды -, капли дождя стекают по краям, а не образуют проводящую пленку.
Они сохраняют нижнюю часть гряд относительно сухой даже в сырую погоду.
Эта продуманная форма особенно важна для вводов с высоким-напряжением, для которых требуются гораздо более высокие штабеля навесов, чем для вводов с низким-напряжением.

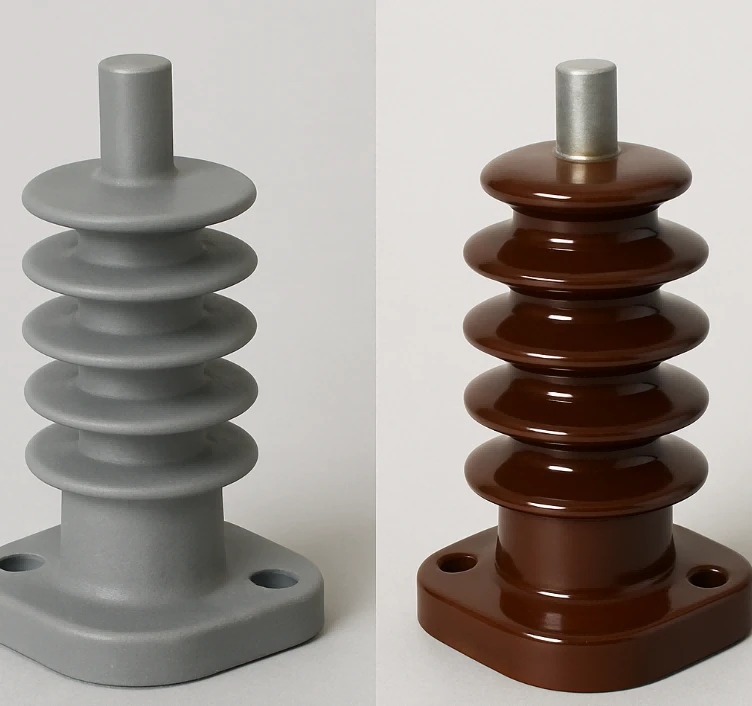

Фарфор против полимера: старая школа против новой школы
Долгое время большинство втулок изготавливались из коричневого фарфора - — тяжелого блестящего керамического материала. Он невероятно устойчив к солнечному свету, дождю и электрическому воздействию и прослужил десятилетия. Недостаток? Он чрезвычайно тяжел и может разбиться, как стекло, если сильно ударить падающей веткой или градом.
Вот почему многие коммунальные предприятия сейчас переходят на композитные или полимерные втулки. Эти серые, резиновые-на вид изоляторы намного легче, прочнее и с гораздо меньшей вероятностью сломаются. Они делают установку и обслуживание намного безопаснее и проще для экипажей.
Что происходит внутри втулки?
Снаружи он борется с погодой. Внутри все становится еще интереснее. Если вы разрежете один из них, вы обнаружите слои специальной бумаги и фольги, плотно намотанные вместе -, это называется емкостной градуированной конструкцией. Это помогает постепенно управлять высоким напряжением, чтобы оно не пробило изоляцию.
Существует два основных способа защиты этих внутренних слоев:
OIP (бумага, пропитанная маслом): Традиционный метод с использованием минерального масла. Он отлично работает, но требует идеально герметичного корпуса, потому что любая утечка — это плохая новость.
RIP (бумага, пропитанная смолой): новая версия твердого эпоксидного покрытия. Он более долговечен, не протекает и становится предпочтительным выбором для современных сетей.
Почему втулки иногда выходят из строя (проблема «скороварки»)
Даже несмотря на всю эту хитроумную конструкцию, втулки не служат вечно. В жаркие летние дни все внутри расширяется, оказывая серьезное давление на уплотнения -, как в скороварке. Со временем могут образовываться крошечные трещины, в которые проникает влага. Когда вода попадает в изоляцию, она создает скрытый электрический путь, который может привести к внезапному отказу, искрам или даже возгоранию трансформатора.
Вот почему коммунальные службы регулярно проверяют наличие признаков неисправности: необычного гудения, утечек масла, трещин или чрезмерного загрязнения. Они также проводят специализированные тесты, такие как тестирование коэффициента мощности и мониторинг частичного разряда, чтобы выявить проблемы до того, как они станут опасными.
Как обнаружить здоровые втулки в вашем районе
Так как же определить, выглядит ли втулка исправной с земли? Вот краткий неформальный контрольный список:
Без видимых трещин и сколов
Никаких темных масляных пятен, стекающих по бокам
Не покрыт густой грязью или копотью
Никаких странных жужжащих или искрящих звуков.
В следующий раз, когда вы выйдете на прогулку, взгляните на этих невоспетых героев с безопасного расстояния. Они незаметно выполняют тяжелую работу -, контролируя огромное количество электричества, чтобы свет оставался включенным и все были в безопасности.
Просто помни: смотри, не трогай. Эти штуки выдерживают тысячи вольт, и самое разумное, что вы можете сделать, — это восхищаться инженерными решениями, твердо стоя обеими ногами на земле.
