Что такое PDU центра обработки данных и зачем ему трансформатор?

Если вы когда-нибудь задавались вопросом, какцентры обработки данныхобеспечить непрерывную работу тысяч серверов, большая часть ответа заключается в распределении мощности. И прямо посреди всего этого находится PDU-сокращение от Power Distribution Unit. Это не самое гламурное приспособление, но поверьте мне, без него ничего не работает.

Но вот в чем дело: многие PDU также поставляются с трансформатором внутри. И это не только для галочки. Давайте разберемся, почему.

Думайте о PDU как о последней остановке перед тем, как питание достигнет ваших серверов. Он берет электроэнергию из основного источника (обычно после очистки с помощью ИБП) и распределяет ее по всем стойкам, ящикам для хранения и сетевым коммутаторам.

Некоторые PDU действительно просты-по сути, просто причудливые удлинители. Другиеумный: они могут отслеживать энергопотребление, позволяют удаленно включать и выключать розетки и даже отправлять оповещения, если что-то отключено.

Основные задачи PDU:

 Подключение питания к ИТ-оборудованию

 Защита от электрических сбоев

 Мониторинг того, сколько сока используют вещи

 Помогает сбалансировать нагрузку между цепями

 Управление питанием становится менее головной болью

Без хорошей настройки PDU все быстро становится запутанным. У вас будут кабели повсюду, и вы не сможете реально контролировать, куда идет электричество.

Вот обычный путь передачи электроэнергии от сети к вашим серверам:

Инженерная сеть → Главный трансформатор → Распределительное устройство →UPS→ PDU → Серверные стойки

Каждый шаг имеет свою роль:

 Трансформеры

изменить уровень напряжения вверх или вниз

•  Распределительное устройствопозволяет контролировать и защищать цепи
•  UPSподдерживает работу во время простоев

•  ПДУобеспечивает конечную мощность для оборудования



Эта многоуровневая настройка означает, что вы можете потерять одну часть и при этом оставаться в сети. Довольно умно, правда?

Хороший вопрос. Не у каждого PDU он есть, но когда он есть, обычно на это есть несколько веских причин.

1. Преобразование напряжения

Разным странам (и разным устройствам) нравится разное напряжение. АТрансформатор PDU может принимать, скажем, 480 В, поступающее от объекта, и понижать его до 208 В для серверов в Северной Америке. Или от 400 до 230 В в других частях мира. Без этого вы сожжете свое оборудование или оно просто не включится.

2. Электрическая изоляция

Это большой вопрос. Изолирующий трансформатор создает разделение между входящим питанием и тем, что поступает на ваши серверы. Это помогает:

 Снижение электрического шума (да, это реальная вещь)

 Исправление досадных проблем с контуром заземления

 Защита дорогостоящего оборудования

 Поддержание стабильности системы, когда происходят странные вещи

Для чувствительного ИТ-оборудования такая изоляция может оказаться спасением.

3. Укрощение гармоник

Современные центры обработки данных полны вещей, которые мешают питанию: серверы, ИБП, приводы с регулируемой скоростью, импульсные источники питания. Все они создают гармоники-по сути, электрические искажения. Слишком много этого, и все перегреется или выйдет из строя раньше времени. Хороший трансформатор PDU может помочь частично устранить эту проблему.

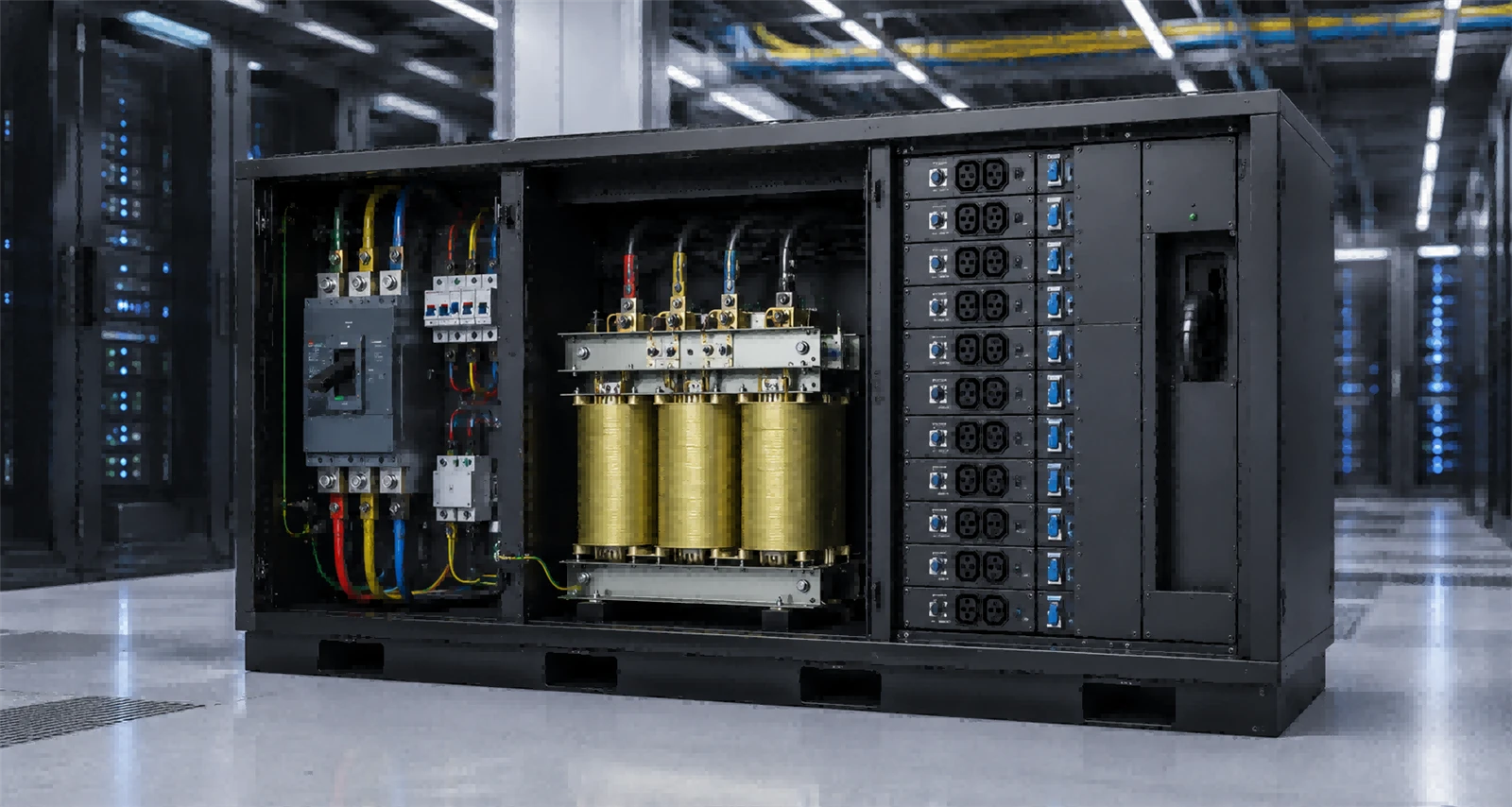

Разместив изолирующий трансформатор прямо внутри PDU, вы получите несколько приятных преимуществ:

 Повышенная надежность– электрические проблемы не так легко передаются через цепи

 Чистая мощность— меньше шума и меньше мелких сбоев

 Более безопасная работа— лучшая защита от странностей заземления

 Меньше времени простоя– оборудование служит дольше и реже выходит из строя

Это не волшебство, но это имеет большое значение.

Давайте будем честными: простой — это враг. Даже несколько секунд странностиэлектроэнергия может стоить тысячи долларов-или, что еще хуже, раздражать клиентов.

Вот как хороший трансформатор PDU помогает избежать этого:

 Поддерживает стабильное напряжение

 Блокирует попадание небольших помех на серверы

 Работает с резервными настройками, поэтому один сбой не является катастрофой.

 Помогает изолировать неисправности, чтобы они не распространялись

 В целом, просто делает питание более чистым и предсказуемым.

Это очень ценно для того, что выглядит как тяжелый металлический ящик.

Так на что же на самом деле обращают внимание инженеры при выборе? Несколько вещей:

 Какое напряжение вам нужно на входе и на выходе?

 Какую мощность (кВА) ему необходимо выдерживать?

 Насколько это эффективно? (Никто не хочет тратить энергию впустую)

 Может ли он обрабатывать гармоники без перегрева?

 Нужны ли ему вентиляторы или просто естественное охлаждение?

 Куда это идет? (Горячий коридор? Холодный коридор? Тесное пространство?)

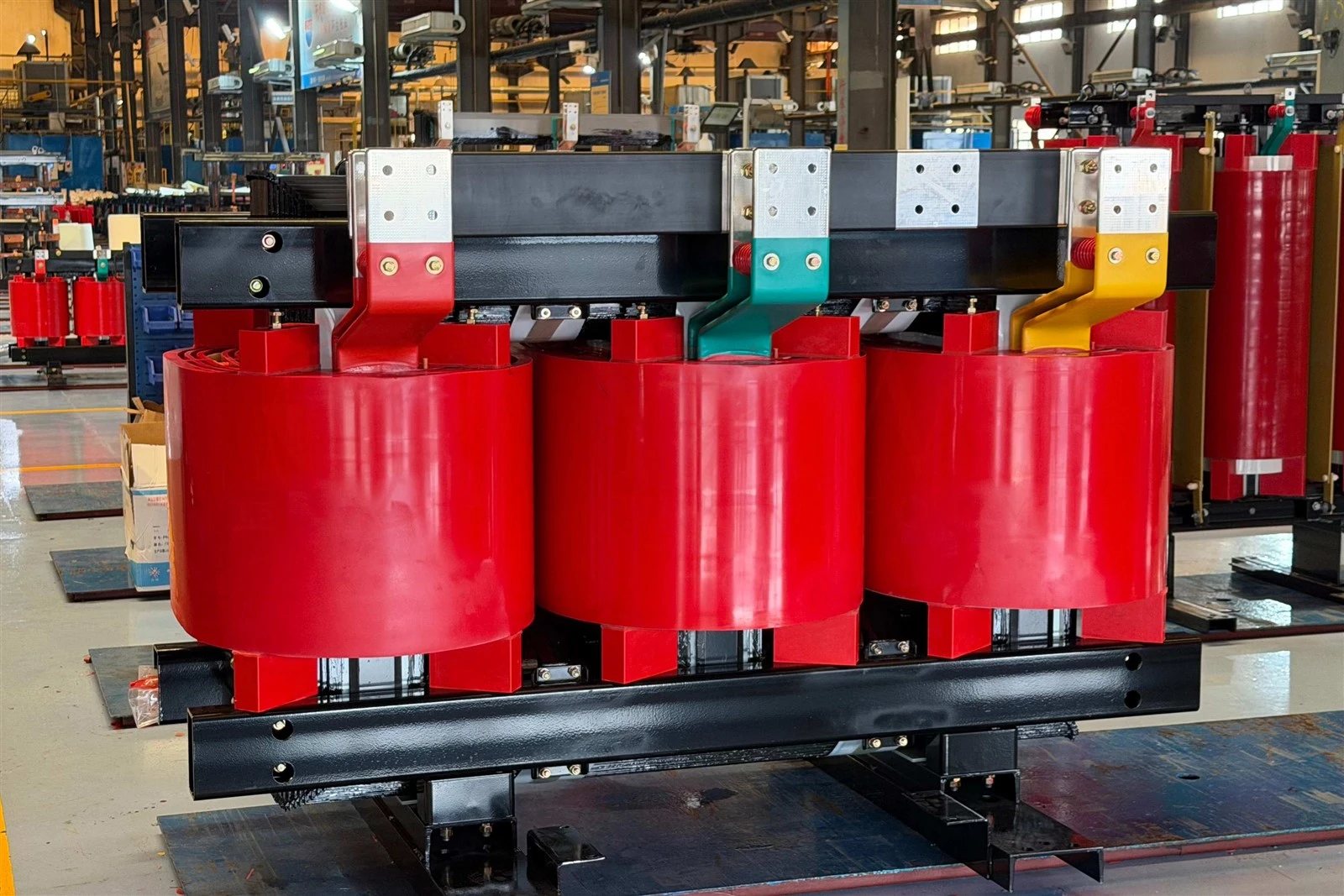

В наши дни большинство центров обработки данных используюттрансформаторы сухого-типа. Они безопаснее, не требуют жидкостного охлаждения и прекрасно работают в помещении с минимальными усилиями.

PDU центра обработки данных — это нечто большее, чем прославленный удлинитель. Это критически важный мост между электрической системой вашего здания и каждым элементом ИТ-оборудования, на которое вы полагаетесь. А когда вы добавите в этот микс правильно-выбранный трансформатор-особенно с типом изоляции-, вы получите гибкость напряжения, более чистое питание, лучшую безопасность и меньшее количество неожиданных отключений электроэнергии.

Поскольку центры обработки данных продолжают расти и оснащаться все большим количеством оборудования, этот маленький трансформатор внутри PDU будет иметь все большее значение. Возможно, это неинтересно. Но абсолютно необходимо.
